Technische Auslegung von Fensterantrieben

Konzepte 2026

Im Jahr 2026 stehen bei vielen Neubau-, Sanierungs- und Modernisierungsprojekten robuste, planbare Lüftungs- und Sicherheitskonzepte besonders im Fokus. Gerade in frühen Projektphasen lohnt es sich deshalb, die Auslegung von Fensterantrieben strukturiert zu prüfen, damit technische Entscheidungen später nicht unter Zeitdruck korrigiert werden müssen.

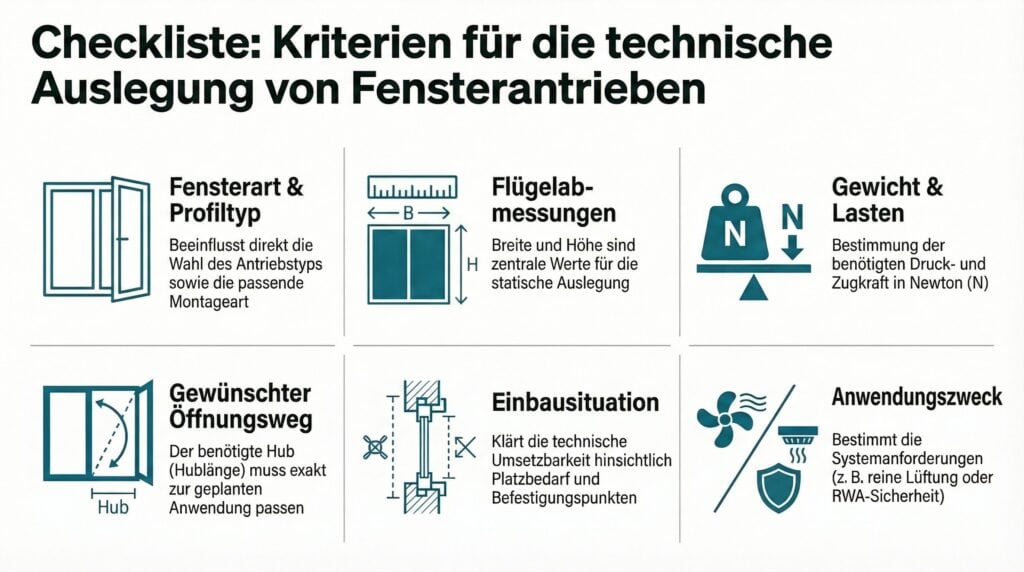

Eine praxisnahe Checkliste für die präzise Projektierung im Objektbau

Die fachgerechte Auslegung von Fensterantrieben ist im professionellen Umfeld keine isolierte Produktentscheidung, sondern ein technisch mehrdimensionaler Planungsprozess. In vielen Anwendungen reicht es nicht aus, nur eine Druckkraft oder einen Hub aus einem Datenblatt zu übernehmen. Entscheidend ist vielmehr, wie Fensterart, Profiltyp, Flügelabmessungen, Lastannahmen, Einbausituation und Anwendungszweck zusammenwirken. Erst wenn diese Faktoren sauber aufeinander abgestimmt werden, lässt sich beurteilen, welche Antriebslösung projektspezifisch technisch sinnvoll ist.

Für Fachbetriebe, Planer und Projektverantwortliche ist genau diese Abstimmung entscheidend. Ein Fensterantrieb muss nicht nur den Flügel bewegen, sondern die konkrete Einbausituation dauerhaft beherrschen, reproduzierbar schließen und sich in das vorgesehene System einfügen. Das betrifft tägliche Lüftungsfunktionen ebenso wie sicherheitsrelevante Anwendungen im Rauch- und Wärmeabzug. Die folgende Struktur hilft dabei, die wesentlichen Kriterien der Projektierung frühzeitig systematisch zu prüfen.

Fensterart und Profilsystem legen die technische Richtung fest

Am Anfang jeder Auslegung steht die Frage, welche Fensterart überhaupt automatisiert werden soll. Ob Kipp-, Klapp-, Dreh- oder Sonderkonstruktion: Die Öffnungsart beeinflusst die Kinematik des Flügels, die Einleitung der Kräfte und die Position möglicher Befestigungspunkte. Bereits hier entscheidet sich, ob eher eine kompakte Lösung mit dezent integrierbarer Bauform oder eine kraftbetonte Ausführung mit größerem Hubweg erforderlich ist.

Ebenso wichtig ist der Profiltyp. Aluminium-, Holz- oder Kunststoffsysteme unterscheiden sich nicht nur optisch, sondern vor allem in ihrem konstruktiven Aufbau. Kammerstrukturen, Verstärkungen, Profilwandungen und Anschlussdetails bestimmen, wo Konsolen oder Befestigungselemente technisch belastbar angesetzt werden können. Eine nominell passende Antriebskraft hilft wenig, wenn die Einleitung in das Profil konstruktiv nicht sauber gelöst werden kann.

Hinzu kommt die Frage der Beschlagkompatibilität. In vielen Projekten sind bereits Beschläge, Öffnungsbegrenzer oder andere mechanische Komponenten vorgesehen, die mit einem automatisierten Antrieb zusammenspielen müssen. Deshalb sollte früh geprüft werden, ob die vorhandene oder geplante Beschlagtechnik mit dem Bewegungsablauf des Antriebs kollisionsfrei funktioniert. Eine saubere technische Abstimmung an dieser Stelle verhindert spätere Einschränkungen bei Hub, Endlage und Dauerhaltbarkeit.

Öffnungsart, Profilaufbau und Befestigungspunkte gemeinsam betrachten

In der Praxis ist es sinnvoll, Fensterart und Profilaufbau nicht getrennt, sondern als funktionale Einheit zu betrachten. Ein und derselbe Flügel kann je nach Profilgeometrie sehr unterschiedliche Randbedingungen für Montage, Kraftübertragung und Verkabelung erzeugen. Gerade im Objektbau, wo Fassaden- und Dachbereiche oft projektspezifisch geplant werden, sollte deshalb früh geklärt werden, ob ausreichend Raum für Antriebskörper, Konsolen und Leitungsführung vorhanden ist.

Technisch relevant ist außerdem, ob eine aufgesetzte Montage oder eine stärker integrierte Lösung vorgesehen ist. Aufgesetzte Systeme sind häufig leichter zugänglich und wartungsfreundlich, während integrierte Varianten gestalterische Vorteile bieten können. Welche Lösung vorzuziehen ist, hängt jedoch nicht nur von der Optik ab, sondern vor allem von Profilgeometrie, Wartungskonzept und der Frage, wie sicher und dauerhaft die Kräfte in Blendrahmen und Flügel eingeleitet werden können.

Flügelabmessungen bestimmen Kinematik und Kraftverlauf

Breite und Höhe des Fensterflügels gehören zu den zentralen Ausgangswerten jeder Auslegung. Sie beeinflussen den Schwerpunkt, den Hebelarm und damit die Kräfte, die ein Antrieb beim Öffnen und Schließen tatsächlich aufbringen muss. Ein hoher oder überbreiter Flügel stellt andere Anforderungen als ein kompaktes Fassadenfenster, selbst wenn das reine Flügelgewicht auf den ersten Blick ähnlich erscheint.

Besonders relevant ist das Verhältnis von Breite zu Höhe. Es entscheidet mit darüber, wie stabil sich ein Flügel beim Verfahren verhält und ob sich Kräfte gleichmäßig einleiten lassen. Bei ungünstigen Geometrien steigt das Risiko für Verwindungen, asymmetrische Belastungen und erhöhte Beanspruchung von Profil, Beschlag und Antriebskonsole. Deshalb sollte die Geometrie nie nur als Maßangabe verstanden werden, sondern immer als Einflussgröße auf den gesamten Bewegungsablauf.

Auch die Hublänge lässt sich nicht losgelöst von der Flügelhöhe betrachten. Ein großer nomineller Hub ist nicht automatisch technisch sinnvoll. Je nach Öffnungsart, Einbausituation und Flügelgeometrie kann ein zu großer Hub zu ungünstigen Winkeln, Materialstress oder Kollisionen mit angrenzenden Bauteilen führen. Umgekehrt kann ein zu kleiner Hub zwar das Fenster bewegen, aber den geplanten Lüftungsquerschnitt nicht zuverlässig erreichen.

Breite Flügel benötigen oft eine andere Strategie

Bei überbreiten oder besonders lastkritischen Flügeln reicht ein einzelner Antrieb nicht in jeder Anwendung aus. In solchen Fällen kann eine synchronisierte Lösung technisch sinnvoll sein, um die Kraft gleichmäßiger über die Breite einzuleiten und Flügelverwindungen zu reduzieren. Entscheidend ist dabei nicht nur die Anzahl der Antriebe, sondern ihre saubere Synchronisierung im Fahrverhalten und in den Abschaltpunkten.

Gerade bei Tandem- oder Synchronlösungen zeigt sich, warum eine präzise Projektierung unverzichtbar ist. Schon geringe Abweichungen in Montage, Endlagen oder Laufverhalten können zu Verspannungen führen, die sich im Betrieb schleichend aufbauen. Deshalb sollte bei breiten Flügeln früh beurteilt werden, ob eine einseitige Krafteinleitung genügt oder ob das Gesamtsystem konstruktiv auf symmetrische Kraftverteilung ausgelegt werden sollte.

Lasten in Newton sauber ermitteln statt grob schätzen

Das Flügelgewicht ist eine unverzichtbare Basisgröße, aber nicht der einzige Lastfaktor. Für die technische Auslegung müssen Eigengewicht, Glasanteil, Profilmasse und projektspezifische Zusatzlasten zusammen betrachtet werden. Erst daraus lässt sich die erforderliche Druck- und Zugkraft in Newton ableiten, die für Öffnung, kontrollierte Bewegung und sicheren Dichtschluss tatsächlich benötigt wird.

Gerade im professionellen Umfeld sollten pauschale Faustformeln vermieden werden. Ein Fensterflügel verhält sich im Betrieb nicht nur statisch, sondern wird durch Winddruck, Sogkräfte oder im Dachbereich auch durch zusätzliche Umwelteinflüsse belastet. Diese Lasten verändern die Anforderungen an den Antrieb deutlich. Wer nur auf das nominelle Flügelgewicht schaut, riskiert eine Unterdimensionierung, die sich erst im laufenden Betrieb zeigt.

Ebenso relevant ist die Schließkraft. Ein Antrieb muss nicht nur öffnen, sondern den Flügel in der Endlage zuverlässig anpressen. Das spielt für Dichtheit, Energieeffizienz und Funktionssicherheit eine wichtige Rolle. Die erforderliche Kraftreserve sollte deshalb nicht ausschließlich nach Bewegungsbeginn bewertet werden, sondern immer auch mit Blick auf den Dichtschluss und die zu erwartenden Lastzustände in der Nutzung.

Der Einfluss der Dichtungsebene wird häufig unterschätzt

In vielen Anwendungen ist der Widerstand im Schließvorgang höher als im reinen Öffnungsvorgang. Ursache dafür sind unter anderem Dichtungssysteme, Anpressgeometrien und die konstruktive Ausführung des Flügels. Gerade bei Fenstern mit hohen Anforderungen an Luft- und Schlagregendichtheit muss der Antrieb ausreichend Kraft aufbringen, um die Endlage reproduzierbar zu erreichen.

Für die Projektierung bedeutet das: Die Leistungsangabe eines Antriebs sollte nicht nur unter dem Gesichtspunkt des Öffnens beurteilt werden. Technisch sinnvoll ist eine Betrachtung des gesamten Bewegungszyklus. Nur so lässt sich sicherstellen, dass der Flügel auch unter realen Betriebsbedingungen sauber schließt und nicht allein unter idealisierten Laborbedingungen funktioniert.

Öffnungsweg und Lüftungsquerschnitt auf den Einsatzzweck abstimmen

Der gewünschte Öffnungsweg ist ein Schlüsselparameter der Auslegung. Er definiert nicht nur die mechanische Bewegung, sondern beeinflusst unmittelbar den nutzbaren Lüftungsquerschnitt. In vielen Projekten wird dabei zwischen geometrischem Öffnungsweg und tatsächlich wirksamem Luftdurchlass unterschieden. Ein großer Hub kann konstruktiv eindrucksvoll wirken, liefert aber nicht automatisch den aerodynamisch erforderlichen Nutzen.

Für tägliche Lüftungsanwendungen muss der Öffnungsweg so gewählt werden, dass die gewünschte Luftwechselrate projektspezifisch erreichbar ist, ohne unnötige Belastungen für Flügel, Beschlag und Antrieb zu erzeugen. Im RWA-Kontext treten zusätzliche Anforderungen hinzu, weil der Öffnungsweg nicht nur funktional, sondern systemisch bewertet werden muss. Maßgeblich sind dann nicht allgemeine Annahmen, sondern die konkrete Planung, die vorgesehene Systemlösung und die einschlägigen technischen Nachweise.

Hinzu kommt die Bauanschlusssituation. Der theoretisch gewünschte Hub muss sich auch realisieren lassen, ohne dass angrenzende Bauteile, Laibungen, Fassadenelemente oder andere Komponenten den Bewegungsraum einschränken. Deshalb ist die Abstimmung von Hub, Öffnungswinkel und Einbauumfeld ein eigener Planungsschritt und keine bloße Detailfrage am Ende des Projekts.

Einbausituation frühzeitig mitdenken

Selbst ein technisch passend ausgewählter Antrieb kann in der Praxis scheitern, wenn die Einbausituation nicht sauber bewertet wurde. Entscheidend sind der verfügbare Bauraum, die Lage der Befestigungspunkte, die Erreichbarkeit für Montage und Wartung sowie die Führung elektrischer Leitungen. Besonders in engen Fassadenanschlüssen oder bei komplexen Dachdetails zeigt sich schnell, ob eine Lösung nur auf dem Plan oder auch auf der Baustelle funktioniert.

Für Fachbetriebe relevant ist dabei vor allem die Umsetzbarkeit unter realen Montagebedingungen. Konsolen, Befestigungsmittel und Anschlusspunkte müssen so geplant werden, dass sie nicht nur statisch tragfähig, sondern auch praktisch montierbar sind. Eine Lösung, die nur mit großem Zusatzaufwand zugänglich ist, erzeugt unnötige Reibungsverluste im Projektablauf.

Auch die spätere Wartung sollte früh berücksichtigt werden. Antriebe, die in schwer zugänglichen Bereichen liegen, stellen höhere Anforderungen an Service und Instandhaltung. Je nach Projekt kann es deshalb technisch sinnvoll sein, eine etwas stärker sichtbare, dafür aber besser zugängliche Montagevariante zu wählen. Im professionellen Umfeld ist diese Abwägung oft wirtschaftlich sinnvoller als eine rein optisch motivierte Entscheidung.

Montagearten im Detail technisch bewerten

Ob eine Montage aufgesetzt oder stärker verdeckt integriert wird, sollte nicht allein nach gestalterischen Kriterien entschieden werden. Aufgesetzte Montagearten bieten typischerweise Vorteile bei Zugänglichkeit, Nachrüstung und Wartung. Integrierte Lösungen können gestalterisch zurückhaltender wirken, verlangen aber oft mehr Präzision im Profilaufbau und in der Gesamtplanung.

Für die Projektierung ist daher relevant, welche Priorität im konkreten Bauvorhaben gesetzt wird. Wenn Servicefreundlichkeit, Nachjustierung und schnelle Austauschbarkeit im Vordergrund stehen, kann eine zugängliche Montage technisch die robustere Wahl sein. Wenn die Integration in die Architektur besonders sensibel ist, muss geprüft werden, ob Profilgeometrie, Befestigungssituation und Wärmehaushalt eine verdecktere Lösung überhaupt zuverlässig zulassen.

Der Anwendungszweck entscheidet über das Gesamtsystem

Ein wesentlicher Punkt der Auslegung ist die klare Definition des Anwendungszwecks. Ein System für tägliche natürliche Lüftung wird anders bewertet als eine sicherheitsrelevante Lösung im Rauch- und Wärmeabzug. Zwar können sich einzelne Komponenten ähneln, aber die Anforderungen an Steuerung, Energieversorgung, Betriebslogik und Nachweisführung unterscheiden sich deutlich.

Bei Lüftungsanwendungen stehen typischerweise bedarfsgerechtes Öffnen und Schließen, Dauerhaltbarkeit sowie die Integration in das Gebäudekonzept im Vordergrund. Bei RWA-Anwendungen treten zusätzlich Anforderungen an Systemverfügbarkeit, sicherheitsrelevante Funktion und die abgestimmte Einbindung in die übergeordnete Anlagentechnik hinzu. Deshalb sollte bereits zu Beginn klar definiert sein, ob das Projekt eine reine Lüftungsfunktion, eine kombinierte Nutzung oder einen eindeutig sicherheitsrelevanten Einsatzzweck verfolgt.

Diese Unterscheidung beeinflusst unter anderem die Wahl der Betriebsspannung, die Ausführung der Steuerung und die Frage, welche Schutz- und Sicherheitsfunktionen erforderlich sind. Typischerweise werden auch Aspekte wie thermischer Überlastschutz, elektronische Endlagenabschaltung, geeignete Schutzarten und die Einbindung in übergeordnete Steuerungskonzepte früh mitbewertet. Damit wird der Antrieb nicht als Einzelkomponente verstanden, sondern als Teil eines technisch abgestimmten Gesamtsystems.

Spannungsversorgung, Schutzarten und Systemintegration mitplanen

Je nach Projekt kann die Spannungsversorgung ein zentrales Auswahlkriterium sein. Ob eine Auslegung mit 24 V DC oder 230 V AC technisch sinnvoll ist, hängt nicht allein vom Antrieb ab, sondern vom gesamten Systemkonzept. Leitungswege, Steuerungstechnik, Notstromanforderungen und Wartungsstrategie müssen in diese Entscheidung einfließen.

Ebenso wichtig ist die Schutzart. In exponierten oder feuchten Umgebungen sind andere Anforderungen zu berücksichtigen als in geschützten Innenbereichen. Die Wahl eines Antriebs sollte daher immer im Zusammenhang mit Einbaulage, Umgebungsbedingungen und projektspezifischer Beanspruchung erfolgen. Eine rein leistungsbezogene Auswahl greift an dieser Stelle zu kurz.

Darüber hinaus sollte früh geklärt werden, ob und wie der Antrieb in vorhandene oder geplante Steuerungen eingebunden wird. Das kann von einfacher Tasterbedienung bis zur Integration in Gebäudeleittechnik, Wettersensorik oder sicherheitsrelevante Steuerungsstrukturen reichen. Je früher diese Schnittstellen berücksichtigt werden, desto geringer ist das Risiko späterer Systembrüche.

Präzise Projektierung reduziert Nacharbeit und Systemrisiken

Eine belastbare Auslegung von Fensterantrieben entsteht nicht durch einzelne Kennwerte, sondern durch die strukturierte Zusammenführung aller relevanten Planungsparameter. Fensterart und Profiltyp definieren die mechanischen Schnittstellen. Flügelabmessungen und Lastannahmen bestimmen, welche Kräfte und Hublängen technisch erforderlich sind. Einbausituation und Anwendungszweck legen fest, wie der Antrieb montiert, versorgt, gesteuert und langfristig betrieben werden kann.

Wer diese Kriterien früh und konsequent prüft, schafft eine saubere Grundlage für Produktwahl, Montageplanung und Systemintegration. Genau darin liegt der praktische Wert einer technischen Checkliste: Sie reduziert Unsicherheiten, macht Abhängigkeiten sichtbar und hilft, Projektentscheidungen nachvollziehbar zu treffen. Für Fachbetriebe und Planer bedeutet das weniger Nacharbeit, geringere Umplanungsrisiken und eine deutlich stabilere technische Lösung über den gesamten Projektverlauf hinweg.

FAQ - Häufig gestellte Fragen

1. Wie berechne ich die benötigte Newton-Zahl für mein Fenster?

Die erforderliche Kraft ergibt sich nicht allein aus dem Flügelgewicht. Für eine belastbare Auslegung müssen Geometrie, Schwerpunktlage, Öffnungsart, Hebelverhältnisse, Dichtungskräfte und projektspezifische Zusatzlasten berücksichtigt werden. Gerade Winddruck oder Sogkräfte können die tatsächliche Anforderung deutlich verändern. Technisch sinnvoll ist deshalb keine grobe Schätzung, sondern eine nachvollziehbare Betrachtung des gesamten Lastfalls. Für professionelle Anwendungen sollte die Kraftreserve immer so gewählt werden, dass auch Schließverhalten und Dichtschluss zuverlässig abgedeckt sind.

2. Welcher Öffnungsweg ist für RWA-Anwendungen erforderlich?

Dafür gibt es keine pauschale Einheitsantwort, die für jedes Projekt gilt. Der erforderliche Öffnungsweg hängt von der vorgesehenen Systemlösung, der Einbausituation, den projektbezogenen Anforderungen und den zugrunde gelegten Nachweisen ab. Entscheidend ist nicht nur der nominelle Hub, sondern der tatsächlich wirksame Öffnungsquerschnitt im Gesamtsystem. In sicherheitsrelevanten Anwendungen sollte der Öffnungsweg deshalb immer im Zusammenhang mit der konkreten Planung und den vorgesehenen Komponenten bewertet werden, nicht anhand allgemeiner Standardannahmen.

3. Kann jeder Profiltyp nachträglich automatisiert werden?

Nicht jeder Profiltyp lässt sich ohne Weiteres nachrüsten. Maßgeblich sind der konstruktive Aufbau des Profils, mögliche Befestigungspunkte, die vorhandene Beschlagtechnik und der verfügbare Bauraum für Antrieb und Konsole. In vielen Fällen ist eine Nachrüstung technisch gut lösbar, in anderen Projekten erfordert sie jedoch konstruktive Anpassungen oder eine geänderte Montagelogik. Vor einer Entscheidung sollte deshalb immer geprüft werden, ob Profil und Flügel die Kräfte dauerhaft aufnehmen können und ob Montage sowie Wartung praktisch umsetzbar bleiben.

4. Warum ist die Flügelbreite für die Auslegung so wichtig?

Mit zunehmender Breite verändern sich Kraftverteilung und Verwindungsrisiko deutlich. Ein breiter Flügel reagiert empfindlicher auf einseitige Krafteinleitung, insbesondere wenn gleichzeitig Gewicht, Hub oder Dichtkräfte ansteigen. Dadurch kann eine Lösung erforderlich werden, die nicht nur stärker, sondern auch konstruktiv anders aufgebaut ist, zum Beispiel mit synchronisierter Kraftübertragung. Die Breite ist deshalb kein Nebenmaß, sondern ein wesentlicher Parameter für die Wahl von Antriebskonzept, Befestigung und Bewegungsstabilität.

5. Worin unterscheidet sich die Auslegung zwischen Dach- und Fassadenfenstern?

Dach- und Fassadenfenster unterscheiden sich häufig in Lastsituation, Einbaulage und Umwelteinfluss. Im Dachbereich können zusätzliche Anforderungen durch Schneelasten, exponierte Witterung und besondere Einbausituationen entstehen. Fassadenfenster stellen dagegen oft andere Anforderungen an Geometrie, Einbindung in die Gebäudehülle und optische Integration. Für die Auslegung bedeutet das: Dieselbe Antriebsklasse ist nicht automatisch für beide Anwendungsfälle gleich geeignet. Entscheidend ist immer die projektspezifische Kombination aus Last, Bewegungsablauf und baulichem Umfeld.

Fazit

Die technische Auslegung von Fensterantrieben ist vor allem dann belastbar, wenn sie nicht auf Einzelwerten, sondern auf einem klaren Prüfschema basiert. Fensterart, Profiltyp, Geometrie, Lasten, Hub, Einbausituation und Anwendungszweck müssen zusammen betrachtet werden, weil sie sich gegenseitig beeinflussen. Genau an dieser Stelle entsteht der Unterschied zwischen einer formal passenden und einer im Betrieb wirklich tragfähigen Lösung. Wer früh strukturiert prüft, schafft saubere Entscheidungsgrundlagen für Planung, Montage und Systemintegration. Für Fachbetriebe und Projektverantwortliche ist das nicht nur eine Frage technischer Qualität, sondern auch der Termin- und Kostensicherheit im Projekt.
