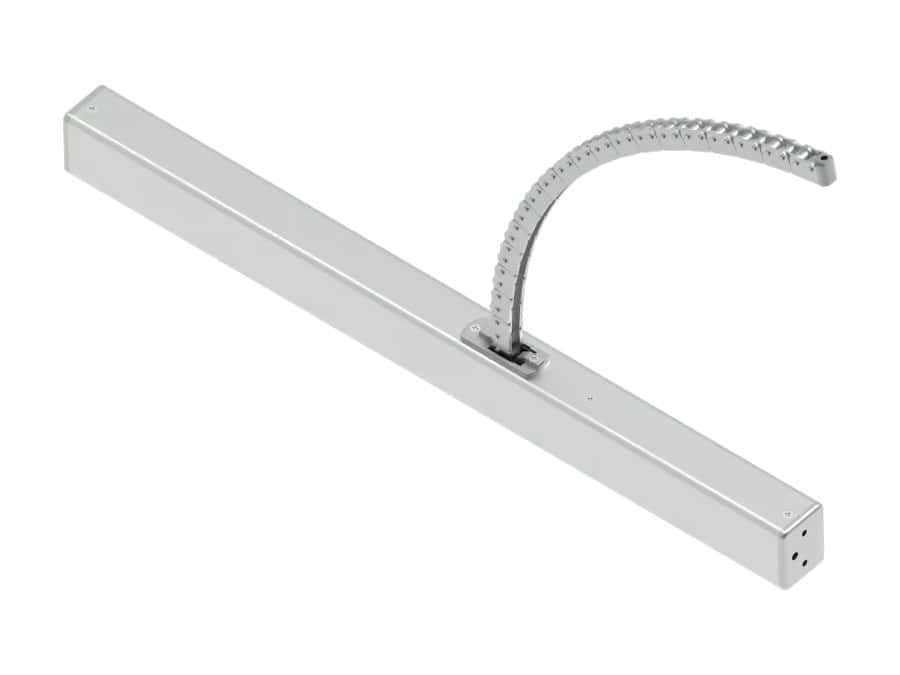

Цепной привод VS-SB 400/90 с боковой цепью

Внимательно ознакомьтесь со всей информацией по технике безопасности, инструкциями, иллюстрациями и техническими характеристиками данного изделия. Несоблюдение данных инструкций по эксплуатации может привести к поражению электрическим током, пожару и серьезным травмам. Сохраните все предупреждения и инструкции для дальнейшего использования.

Назначение

– Предназначен для открывания и закрывания окон и вентиляционных решеток на фасадах и крышах зданий.

– Рабочее напряжение: 24 В постоянного тока (-15 В/+25 В).

– Подходит для удаления дыма и обеспечения комфортной вентиляции в повседневной жизни.

– Только для установки внутри помещений

Комплект поставки

– Цепной привод

– Различные компоненты консоли доступны в качестве дополнительных принадлежностей для определенных типов окон.

Требования к квалификации персонала

Все работы по установке, подключению проводки, вводу в эксплуатацию и техническому обслуживанию оконных приводов могут выполняться только обученным и квалифицированным персоналом. Необученному персоналу строго запрещается доступ в рабочую зону.

Предварительная установка и Выбор устройства

– Включите механизм открывания окон, чтобы проверить наличие возможных повреждений при транспортировке.

– Убедитесь, что несущая способность выбранной модели соответствует фактическому весу окна и ветровому давлению, и, следовательно, отвечает всем эксплуатационным требованиям.

– Проверьте устойчивость оконной рамы и петель, чтобы убедиться, что они выдерживают эксплуатационные нагрузки.

Всегда используйте оригинальные монтажные кронштейны и крепежные элементы. Для алюминиевых оконных рам используйте заклепки или

Рекомендуется использовать сквозные болты.,

Следует избегать использования самонарезающих винтов.

Требования электробезопасности

– Источник питания оконного привода должен обеспечивать стабильное рабочее напряжение 24 В постоянного тока (-15 В/+25 В).

Колебания напряжения за пределами этого диапазона могут привести к неисправностям устройства или повреждению платы управления.

вести

– Используйте кабели соответствующего сечения в соответствии с техническим стандартом, чтобы минимизировать падение напряжения.

Назначение

– Блок управления должен иметь функцию автоматического отключения, которая активируется, как только цепной привод достигнет своей максимальной мощности.

достигло открытого положения. Это прерывает подачу питания в конце хода.

– Перед проведением работ по чистке, техническому обслуживанию или устранению неисправностей всегда отключайте основное электропитание.

Меры предосторожности для установки

– Окна, установленные на высоте менее 2,5 метров, должны быть оборудованы надежными устройствами, предотвращающими защемление.

В общественных местах также следует установить инфракрасный датчик безопасности. Для окон от пола до потолка рекомендуется использовать страховочные тросы.

и требуется защита от падения.

– На всех автоматических оконных приводах должна быть хорошо заметная предупреждающая надпись „Опасность защемления“ в легкодоступном месте.

– Следите за тем, чтобы рабочая зона окна была свободна от препятствий. Ручные элементы управления должны быть расположены таким образом, чтобы…

Движение окна можно наблюдать непосредственно.

Техническое обслуживание и уборка

– Все работы по техническому обслуживанию должны проводиться при полностью выключенном устройстве.

– Плановый осмотр силовых кабелей и направляющих рельсов следует проводить не реже одного раза в год. При обнаружении любого из следующих дефектов:

При обнаружении каких-либо неисправностей использование необходимо немедленно прекратить. Ремонт может производиться только сертифицированными специалистами ВВС с использованием оригинальных запчастей.

Несанкционированный демонтаж строго запрещен.

Для удаления пыли или грязи с поверхности используйте сухую мягкую ткань. Не используйте

Чистящие средства или растворители
