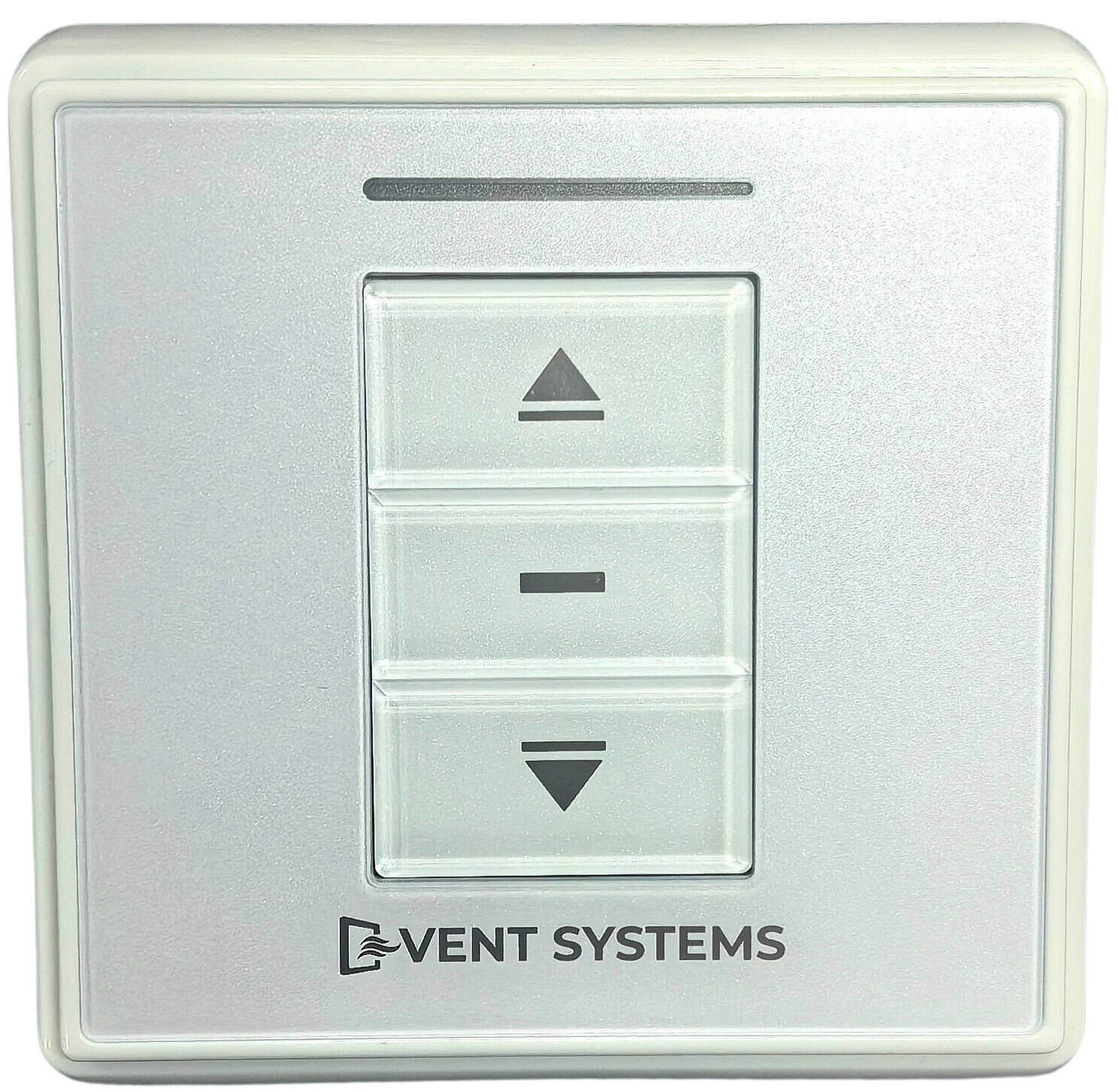

VS-C24-7A Steuerung für Fensterantriebe, Jalousien, Rollläden & Tore
VS-C24-7A Steuerung (24 V / 7 A) für Fensterantriebe, Jalousien, Rollläden und Garagentoröffner.
60,00 € (71,40 € inkl. MwSt.)
exkl. 19 % MwSt. zzgl. Versandkosten
Kurz erklärt: Die Steuerung VS-C24-7A wandelt 230 V in 24 V Gleichstrom (max. 7 A) und fährt angeschlossene 24-V-Fensterantriebe, Jalousien, Rollläden oder Tore durch Umpolen auf und zu. Je nach Stromaufnahme versorgt sie bis zu 10 Antriebe, Regen- und Windsensoren lassen sich anschließen. Sie ist für die Komfortlüftung gedacht und keine RWA-Zentrale.
VS-C24-7A Steuerung für Fensterantriebe

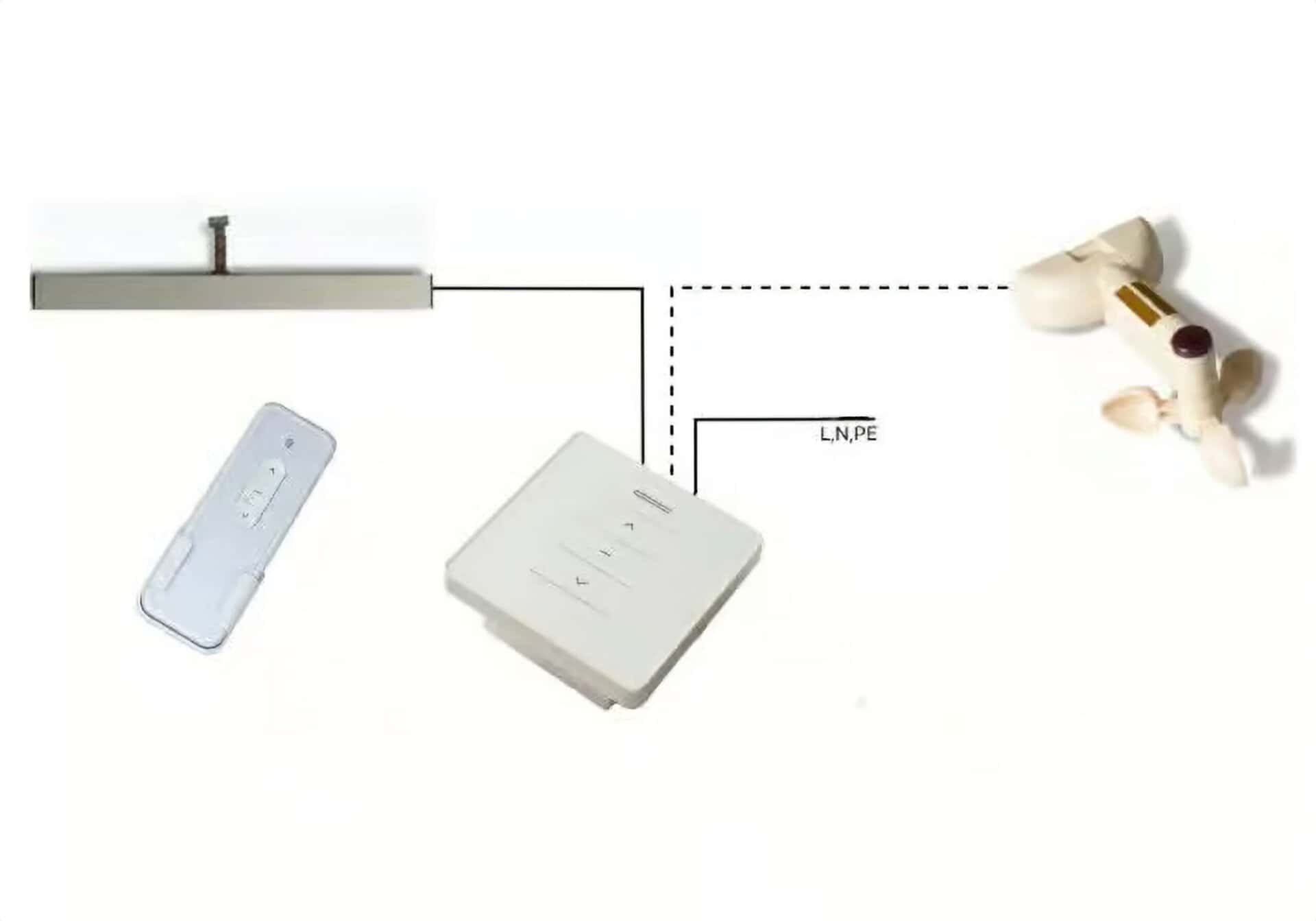

Die VS-C24-7A Steuerung wandelt 230 V Wechselstrom in 24 V Gleichstrom um und versorgt elektrische Fensterantriebe, Jalousien, Rollläden, Garagentoröffner usw. mit Strom. Zubehör wie Wind- oder Regensensoren kann ebenfalls angeschlossen werden. Der angeschlossene Antrieb öffnet und schließt durch Umkehrung der Polarität am Eingang. Die Steuerung erfolgt über eine Taste am Gerät oder optional per Funkfernbedienung VS-C24-F-1 (separat erhältlich). Die VS-C24-7A eignet sich für den Betrieb aller elektrischen 24V-Fensterantriebe von Vent Systems, zum Beispiel der Kettenantriebe der Serie VS-KA oder der Linearantriebe der Serie VS-LA. Die VS-C24-7A Steuerung ist für die tägliche Komfortlüftung vorgesehen. Für Rauch- und Wärmeabzug (RWA) ist eine dafür zugelassene RWA-Zentrale erforderlich.
Ratgeber
Wie Sie die VS-C24-7A als Jalousie- oder Lüftungssteuerung einsetzen, erklären unsere Beiträge Jalousiesteuerung 24 V und Lüftungssteuerung für Fensterantriebe.
Häufige Fragen
Was macht die Steuerung VS-C24-7A?
Sie wandelt 230 V Wechselstrom in 24 V Gleichstrom um und versorgt elektrische Fensterantriebe, Jalousien und Rollläden mit Strom. Bedient wird sie über eine Taste am Gerät oder optional per Funkfernbedienung VS-C24-F-1 (separat erhältlich, 14 € netto).
Welche Fensterantriebe kann ich mit der VS-C24-7A betreiben?
Alle elektrischen 24-V-Fensterantriebe von Vent Systems, zum Beispiel die Kettenantriebe der Serie VS-KA oder die Linearantriebe der Serie VS-LA.
Kann ich Wind- und Regensensoren anschließen?
Ja, Zubehör wie Wind- oder Regensensoren kann an die VS-C24-7A angeschlossen werden.
Ist die VS-C24-7A für RWA-Anlagen geeignet?
Nein. Die VS-C24-7A ist für die tägliche Komfortlüftung vorgesehen. Für Rauch- und Wärmeabzug (RWA) ist eine dafür zugelassene RWA-Zentrale erforderlich.
Produktsicherheit
Sicherheitshinweise
Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten dieses Produkts sorgfältig durch. Die Nichtbeachtung der folgenden Bedienungshinweise kann zu Stromschlag, Brand und schweren Verletzungen führen. Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.
| Bestimmungsgemäße Verwendung |
- Entwickelt zum Öffnen und Schließen von elektrischen DC 24 V Antrieben
- Betriebsspannung: 230AC
- Geeignet für tägliche Komfortlüftung
- Nur für die Innenmontage
| Lieferumfang |
- Controller
(Funkfernbedienung VS-C24-F-1 mit Wandhalterung separat erhältlich)
| Anforderungen an die Qualifikation des Personals |
Sämtliche Installations-, Verkabelungs-, Inbetriebnahme- und Wartungsarbeiten an Fensterantrieben dürfen nur von geschultem und qualifiziertem Personal durchgeführt werden. Ungeschultem Personal ist der Zutritt zu allen Bereichen der Arbeiten strengstens untersagt
| Vorinstallation und Geräteauswahl |
- Schalten Sie den Controller ein, um ihn auf mögliche Transportschäden zu überprüfen
- Vergewissern Sie sich vor der Inbetriebnahme, dass der verwendete Antrieb für eine Spannung von 24 V
ausgelegt ist.
- Achten Sie zudem darauf, dass die maximale Stromstärke von insgesamt 7 A nicht überschritten wird, um einen sicheren Betrieb zu gewährleisten.
| Anforderungen an die elektrische Sicherheit |
- Die Stromversorgung des Controllers muss eine Betriebsspannung von 230AC gewährleisten. Spannungs- schwankungen außerhalb dieses Bereichs können zu Fehlfunktionen des Geräts oder zu Schäden an der Steuerplatine führen
- Verwenden Sie gemäß der technischen Norm ausreichend dimensionierte Kabel, um den Spannungsabfall zu minimieren.
- Vor Reinigungs-, Wartungs- oder Fehlersucharbeiten immer die Hauptstromversorgung trennen
| Sicherheitsvorkehrungen für die Installation |
- Spannungsfreiheit prüfen: Arbeiten Sie niemals an unter Spannung stehenden Teilen. Vor Beginn der Installation muss die Stromzufuhr allpolig getrennt werden. Prüfen Sie mit einem geeigneten Messgerät (z. B. Multimeter oder zweipoliger Spannungsprüfer), ob die Leitungen tatsächlich spannungsfrei sind
- Nasse Hände/Umgebung: Führen Sie niemals elektrische Arbeiten mit feuchten Händen oder auf nassem Untergrund durch.
| Wartung und Reinigung |
- Alle Wartungsarbeiten müssen bei vollständig ausgeschaltetem Gerät durchgeführt werden.
- Eine routinemäßige Überprüfung der Stromkabel sollten mindestens einmal jährlich erfolgen. Bei Feststellung von Auffälligkeiten ist die Nutzung sofort einzustellen. Reparaturen dürfen ausschließlich von zertifizierten Technikern mit Originalteilen durchgeführt werden. Unbefugte Demontage ist strengstens verboten
- Verwenden Sie ein trockenes, weiches Tuch, um Staub oder Schmutz von der Oberfläche zu entfernen. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel
Für Planer und Architekten: Diese Angaben können Sie als Ausschreibungstext direkt in Ihr Leistungsverzeichnis übernehmen.

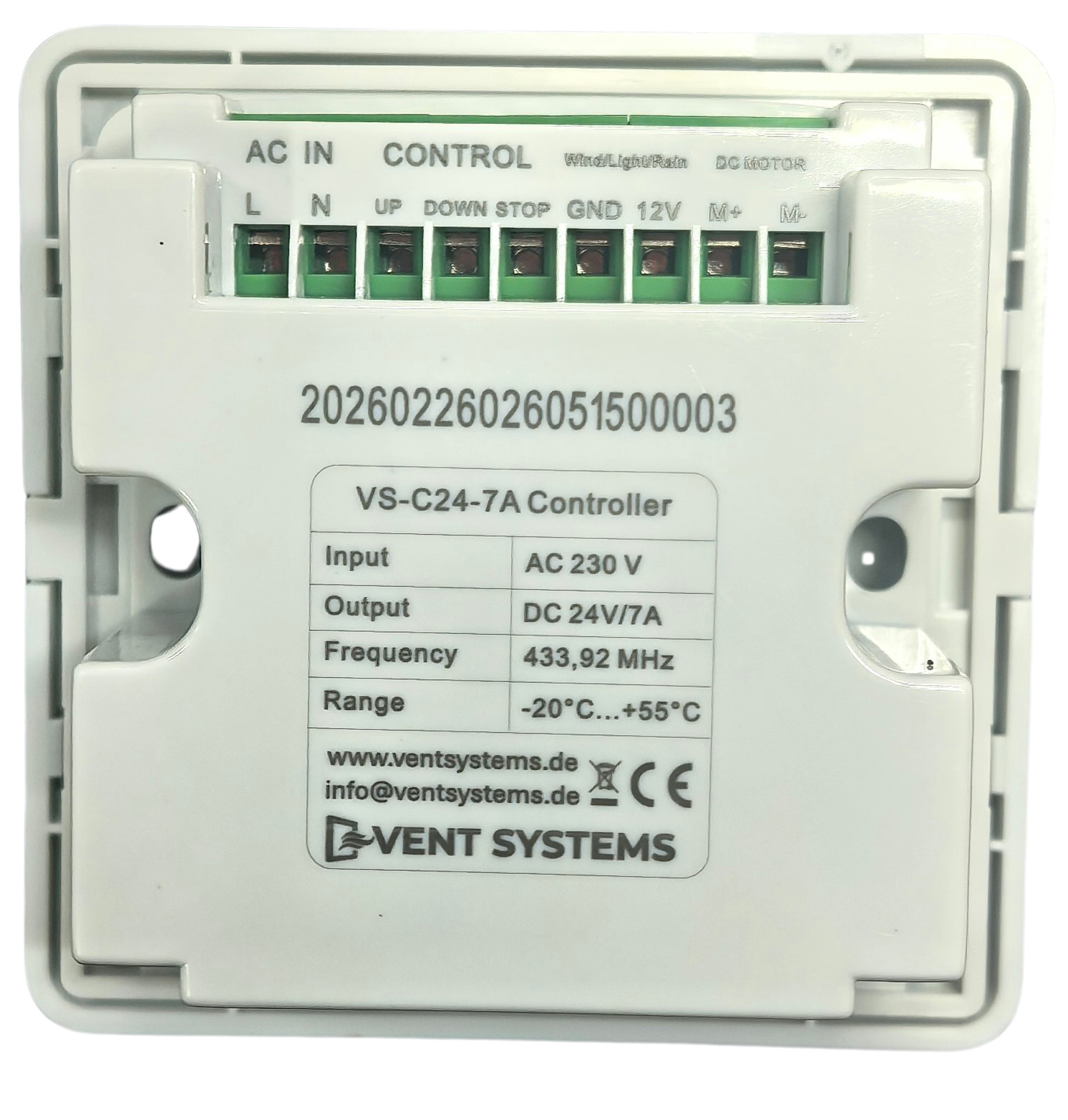

Lüftungssteuerung VS-C24-7A, 24 V DC / 7 A
Steuerung mit Netzteil für elektrische 24-V-Fensterantriebe zur täglichen Komfortlüftung: wandelt 230 V AC in 24 V DC und steuert die Antriebe durch Umpolung; Bedienung über Taste am Gerät, externe Taster oder Funkfernbedienung.
| Versorgung | 230 V AC |
|---|---|
| Ausgang | 24 V DC / 7 A |
| Eingänge | AUF / ZU / STOP extern, Wind-/Regen-/Lichtsensor (12 V) |
| Funkfrequenz Fernbedienung | 433,92 MHz (Batterie CR2430) |
| Schutzart | IP50 |
| Umgebungstemperatur | -30 °C bis +75 °C |
| Gehäuse | Kunststoff, 86 x 86 mm |
- Anschluss von Wind-/Regensensor VS-WRLS oder VS-RS
- bis zu 7 Antriebe VS-KA 250/400 parallel
Nur für die tägliche Komfortlüftung; für RWA ist eine zugelassene RWA-Zentrale erforderlich.
Liefern und nach Herstellervorgabe fachgerecht montieren und anschließen.
Fabrikat: Vent Systems, Typ VS-C24-7A
Text kopiert ✓ Ausschreibungstext als PDF Alle Ausschreibungstexte
Lieferumfang
Controller VS-C24-7A
Die Funkfernbedienung VS-C24-F-1 (mit Wandhalterung) ist separat erhältlich.
Passendes Zubehör
-

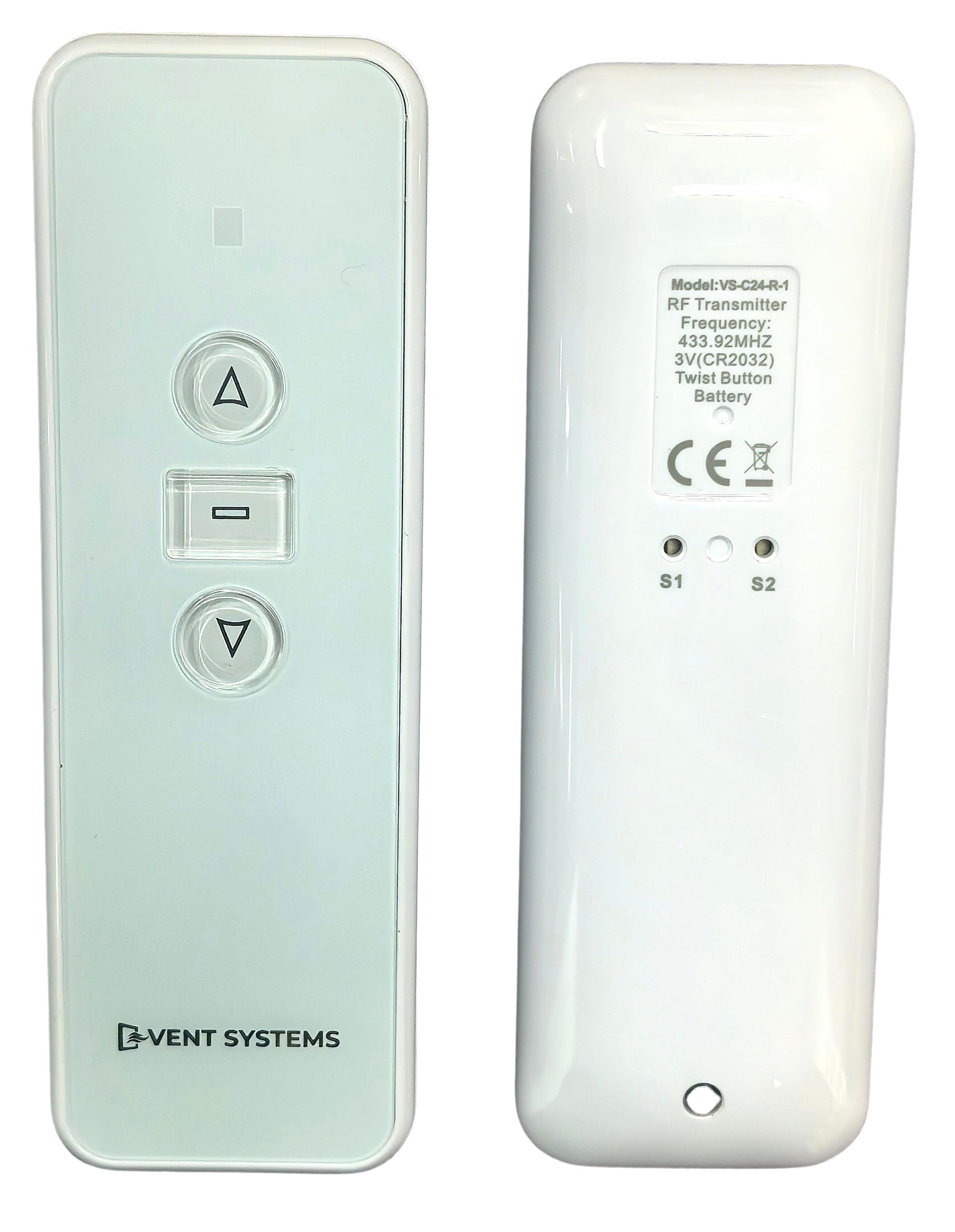

VS-C24-F-1 Funkfernbedienung für Steuerung VS-C24-7A
