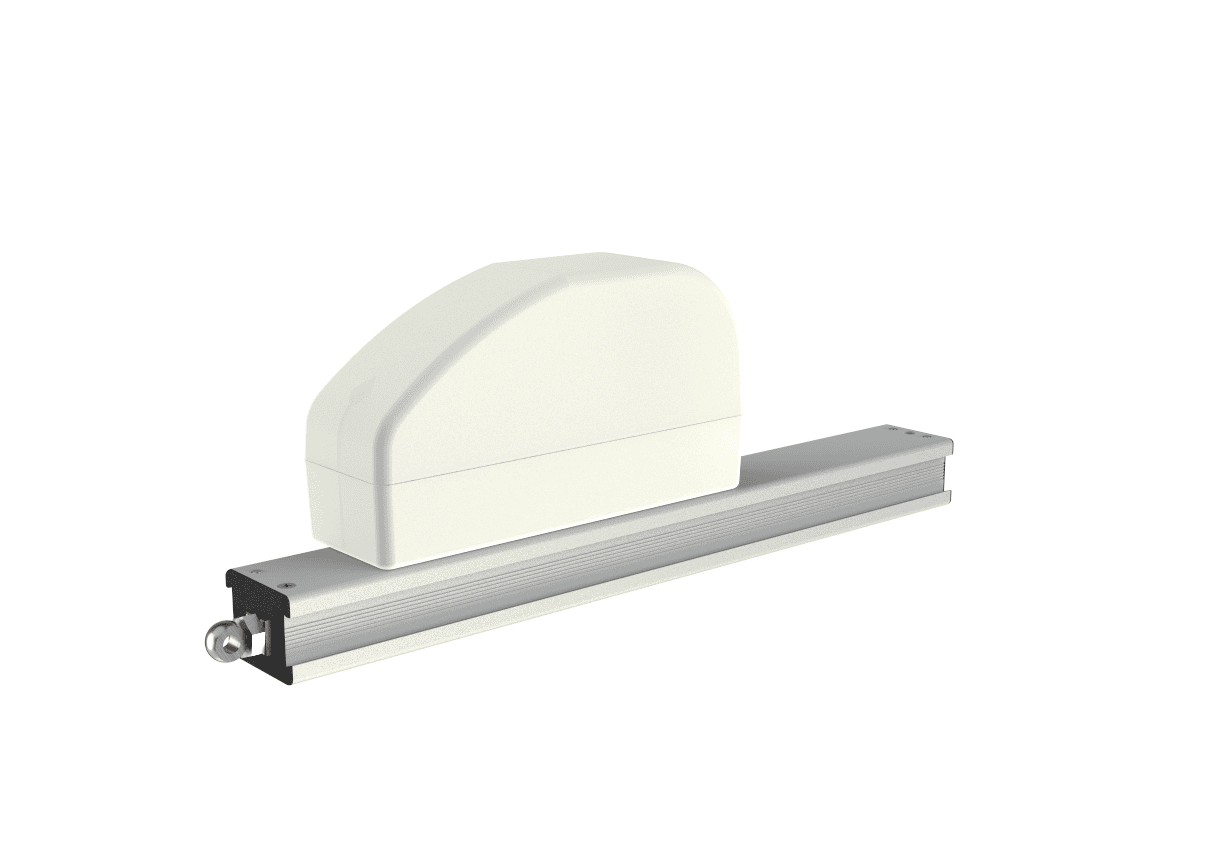

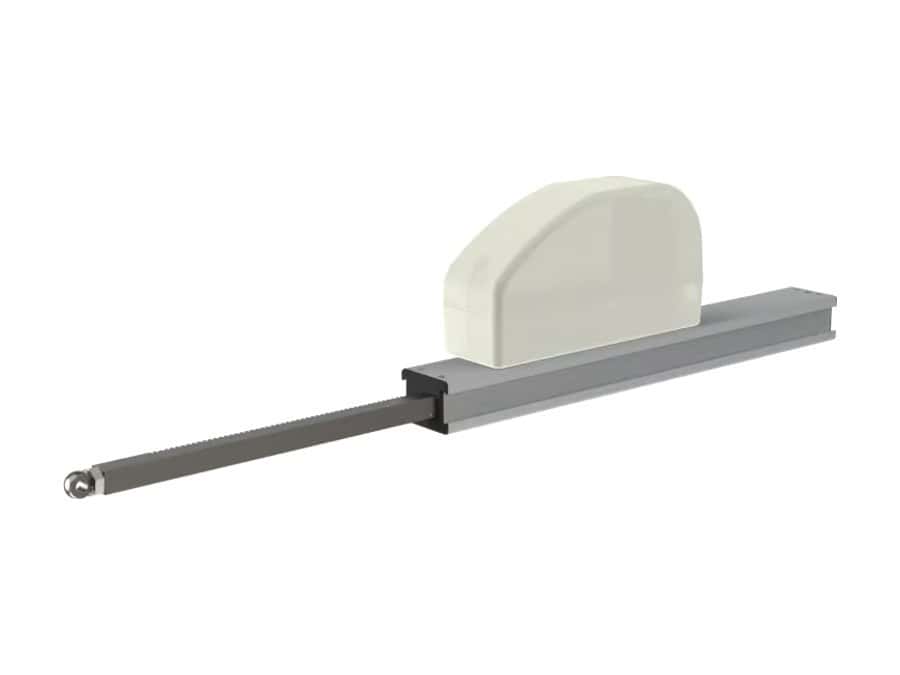

VS-ZA 800 Zahnstangenantrieb

Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten dieses Produkts sorgfältig durch. Die Nichtbeachtung der folgenden Bedienungshinweise kann zu Stromschlag, Brand und schweren Verletzungen führen. Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Bestimmungsgemäße Verwendung

– Entwickelt zum Öffnen und Schließen von Fenstern und Lüftungsgittern an Gebäudefassaden und Dächern

– Betriebsspannung: 24 V DC (-15 %/+25 %)

– Geeignet für Rauchabzug und tägliche Komfortlüftung

– Nur für die Innenmontage

Lieferumfang

– Kettenantrieb

– Verschiedene Konsolenkomponente sind als optionales Zubehör für spezifische Fenstertypen erhältlich.

Anforderungen an die Qualifikation des Personals

Sämtliche Installations-, Verkabelungs-, Inbetriebnahme und Wartungsarbeiten an Fensterantrieben dürfen nur von geschultem und qualifiziertem Personal durchgeführt werden. Ungeschultem Personal ist der Zutritt zu allen Bereichen der Arbeiten strengstens untersagt.

Vorinstallation und Geräteauswahl

– Schalten Sie den Fensteröffner ein, um ihn auf mögliche Transportschäden zu überprüfen

– Vergewissern Sie sich, dass die Tragfähigkeit des gewählten Modells dem tatsächlichen Fenstergewicht und dem Winddruck entspricht und somit alle Betriebsanforderungen erfüllt

– Prüfen Sie die Stabilität des Fensterrahmens und der Scharniere, um sicherzustellen, dass sie den Betriebsbelastungen standhalten

– Verwenden Sie stets Original Montagehalterungen und Befestigungselemente. Für  Aluminiumfensterrahmen werden Nieten oder

Durchgangsbolzen empfohlen,

selbstschneidende Schrauben sollten vermieden werden

Anforderungen an die elektrische Sicherheit

– Die Stromversorgung des Fensterantriebes muss eine stabile Betriebsspannung von 24 V DC (-15 %/+25 %) gewährleisten.

Spannungsschwankungen außerhalb dieses Bereichs können zu Fehlfunktionen des Geräts oder zu Schäden an der Steuerplatine

führen

– Verwenden Sie gemäß der technischen Norm ausreichend dimensionierte Kabel, um den  Spannungsabfall zu minimieren.

Bestimmungsgemäße Verwendung

– Die Steuereinheit sollte über eine automatische Abschaltfunktion verfügen, die aktiviert wird,  sobald der Kettenantrieb seine vollständig

geöffnete Position erreicht hat. Dadurch wird die  Stromzufuhr am Hubende unterbrochen

– Vor Reinigungs-, Wartungs- oder Fehlersucharbeiten immer die Hauptstromversorgung trennen

Sicherheitsvorkehrungen für die Installation

– Für Fenster, die in einer Höhe unter 2,5 Metern eingebaut sind, müssen zuverlässige Einklemmschutzvorrichtungen vorhanden sein. In

öffentlichen Bereichen sollte zusätzlich ein Infrarot-Sicherheitssensor installiert werden. Für bodenstehende Fenster sind Sicherheitsseile

und Absturzsicherungen erforderlich

– Alle automatischen Fensterheber müssen an gut sichtbarer Stelle einen deutlich sichtbaren Warnhinweis „Einklemmgefahr“ tragen

– Halten Sie den Bedienungsbereich des Fensters frei von Hindernissen. Manuelle Bedienelemente müssen so angebracht sein, dass die

Bewegung des Fensters direkt beobachtet werden kann

Wartung und Reinigung

– Alle Wartungsarbeiten müssen bei vollständig ausgeschaltetem Gerät durchgeführt werden.

– Eine routinemäßige Überprüfung der Stromkabel und Laufschienen sollten mindestens einmal jährlich erfolgen. Bei Feststellung von

Auffälligkeiten ist die Nutzung sofort einzustellen. Reparaturen dürfen ausschließlich von AF-zertifizierten Technikern mit Originalteilen

durchgeführt werden. Unbefugte Demontage ist strengstens verboten.

–  Verwenden Sie ein trockenes, weiches Tuch, um Staub oder Schmutz von der Oberfläche zu entfernen. Verwenden Sie keine

Reinigungsmittel oder Lösungsmittel
