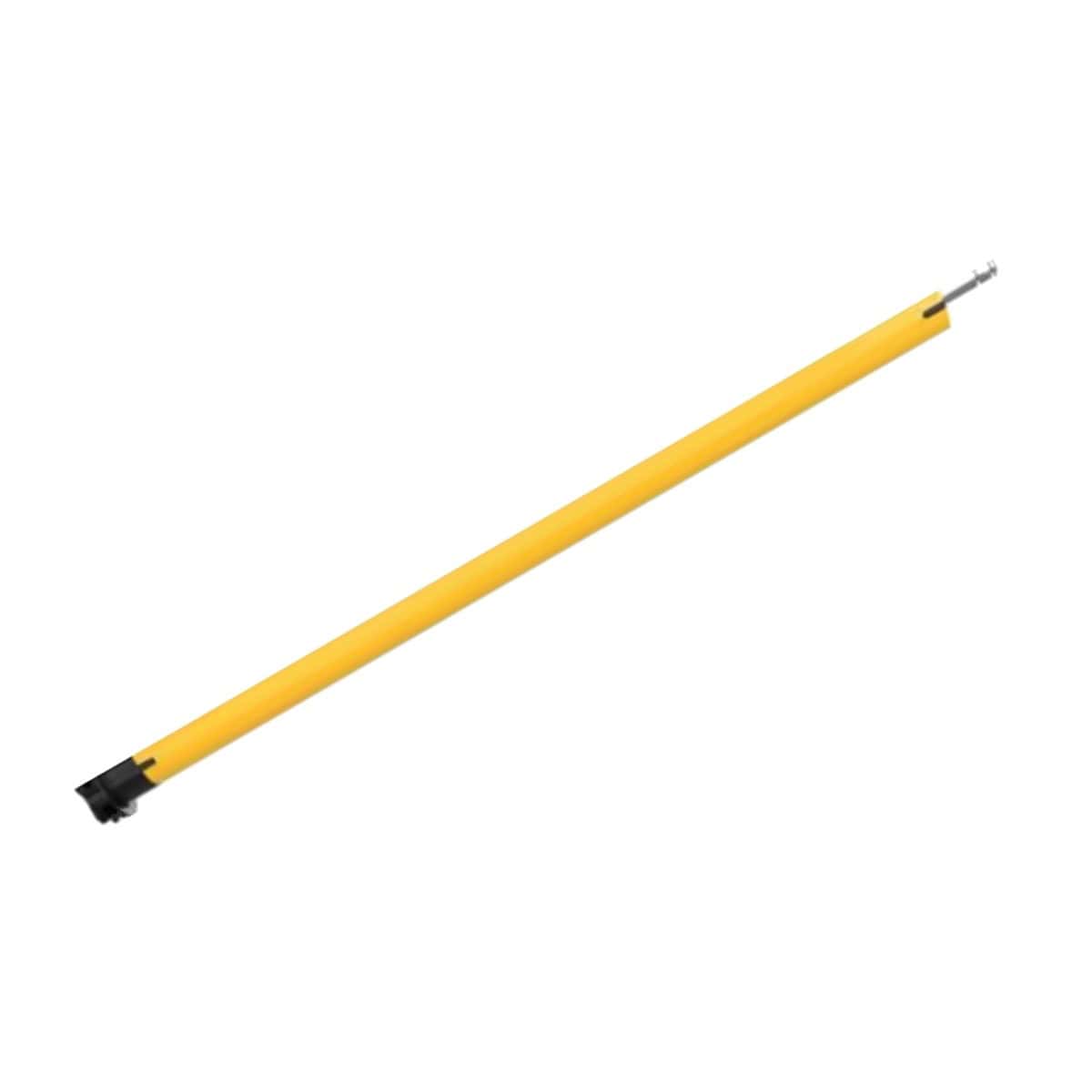

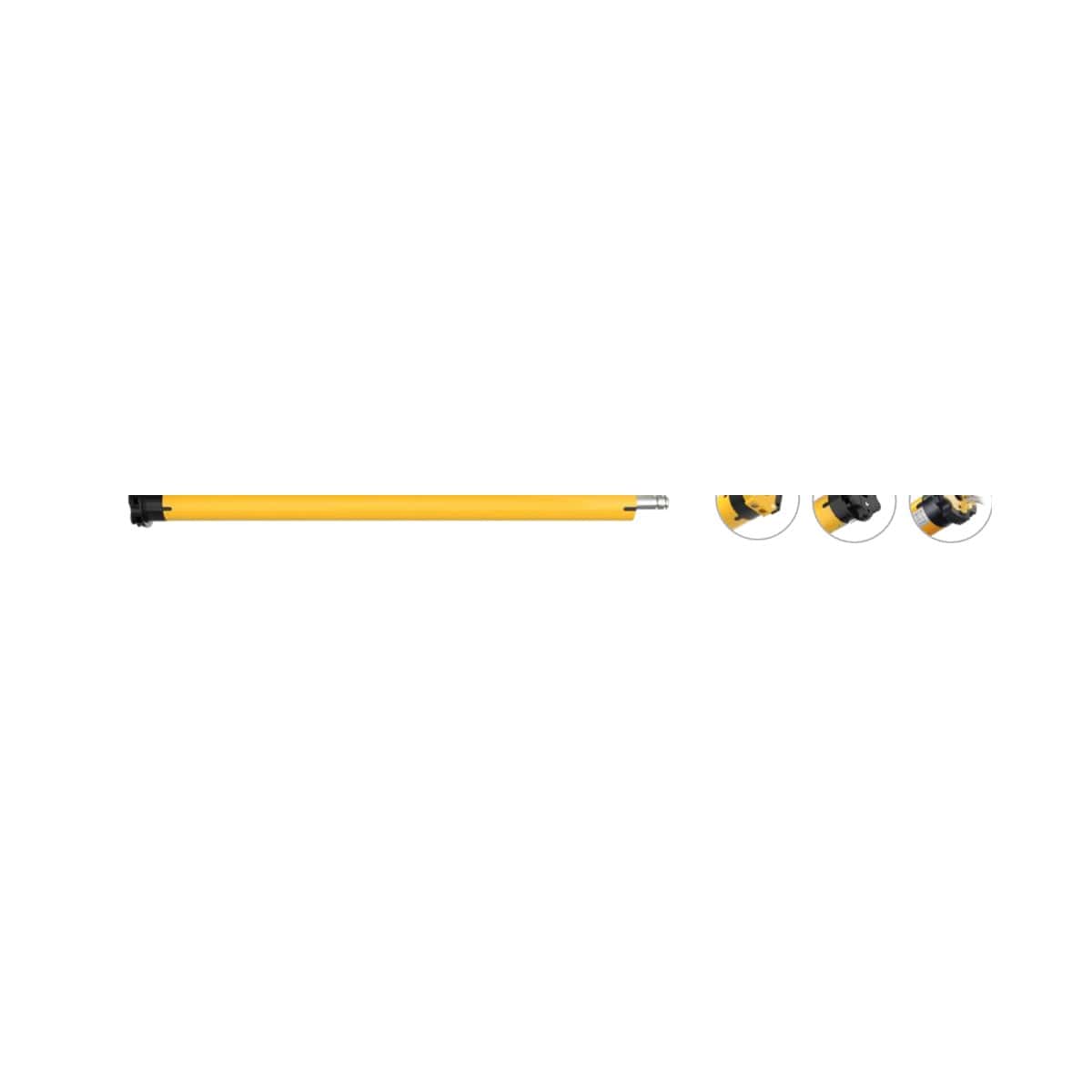

A-OK AM45 Rohrmotor mechanisch 15–50 Nm

Kurz erklärt: Der A-OK AM45 mechanisch ist der Standard-Rohrmotor für Rollläden auf 60er Achtkantwelle sowie für Rolltore und Markisen: 15 bis 50 Nm, mechanische Endlagen am Motorkopf, Bedienung über Wandschalter. Preis ab 65 € netto bei Vent Systems in Hamburg.

Der A-OK AM45 mit mechanischen Endlagen ist der Standard-Rohrmotor für Rollläden mit 60er Achtkantwelle sowie für Rolltore und Markisen. Die Endlagen werden direkt am Motorkopf eingestellt, die doppelte Bremse sorgt für einen ruhigen Lauf.

Technische Daten

Drehmoment / Drehzahl	15, 20, 30 Nm / 17 U/min; 40, 50 Nm / 12 U/min
Spannung	230 V AC, 50/60 Hz
Leistung	145–250 W (je nach Modell)
Motordurchmesser	45 mm
Passende Wellen	Ø 54–80 mm, z. B. 60er Achtkant
Schutzart	IP44
Endlagen	mechanisch, max. 45 Umdrehungen
Bedienung	Wandschalter (Auf/Ab)

Merkmale

• Einfache Einstellung der Endschalter
• Leise, bis 45 dB (laut Hersteller)
• Patentierte doppelte Bremse
• Geeignet für Rollladen, Rolltor, Markise

Ausführungen

Modell	Ausführung	Preis netto
AM45-15/17	15 Nm	65,00 €
AM45-20/17	20 Nm	68,00 €
AM45-30/17	30 Nm	76,00 €
AM45-40/12	40 Nm	88,00 €
AM45-50/12	50 Nm	97,00 €

Hinweis: Der Anschluss an 230 V gehört in die Hände einer Elektrofachkraft. Technische Daten laut Herstellerkatalog A-OK 2026. Auswahlhilfe: Rollladenmotor nachrüsten.

Häufige Fragen

Für welchen Rollladen passt der AM45 mechanisch?

Gerechnet mit einer 60er Achtkantwelle (Wickelradius ca. 5 cm) schafft der AM45 mechanisch je nach Drehmoment diese Rollläden:

Drehmoment	max. Panzergewicht	ca. Rollladenfläche (Kunststoff, 4,5 kg/m²)
15 Nm	bis ca. 20 kg	bis ca. 4,4 m²
20 Nm	bis ca. 27 kg	bis ca. 6 m²
30 Nm	bis ca. 40 kg	bis ca. 8,8 m²
40 Nm	bis ca. 54 kg	bis ca. 12 m²
50 Nm	bis ca. 67 kg	bis ca. 14,8 m²

Richtwerte nach der Formel Drehmoment = Panzergewicht × 9,81 × Wickelradius × 1,5 (Reserve für Reibung). Aluminium-, Holz- oder Sicherheitspanzer sind schwerer, dann eine Stufe größer wählen. Im Zweifel: Breite, Höhe und Material an uns schicken, wir legen den Motor aus.

Welches Drehmoment brauche ich für meinen Rollladen?

Das hängt von Fläche und Material des Panzers ab. Kunststoffrollläden brauchen weniger Kraft als Aluminium. Wie Sie das Drehmoment berechnen, steht im Ratgeber Rollladenmotor; im Zweifel beraten wir Sie telefonisch.

Wie stelle ich die Endlagen ein?

Die obere und untere Endlage werden mit den beiden Stellschrauben am Motorkopf eingestellt. Die deutsche Bedienungsanleitung finden Sie unter Downloads.

Kann ich den AM45 mechanisch später per Funk steuern?

Ein mechanischer Motor wird über einen Wandschalter bedient. Wer Funk möchte, wählt besser direkt den A-OK AM45 Funk-Rohrmotor mit elektronischen Endlagen.

Mehr zur Auswahl: Ratgeber Rollladenmotor. Fragen? Telefon 040 50694631 oder Anfrage senden.

Im Lexikon: Achtkantwelle · Endabschaltung
