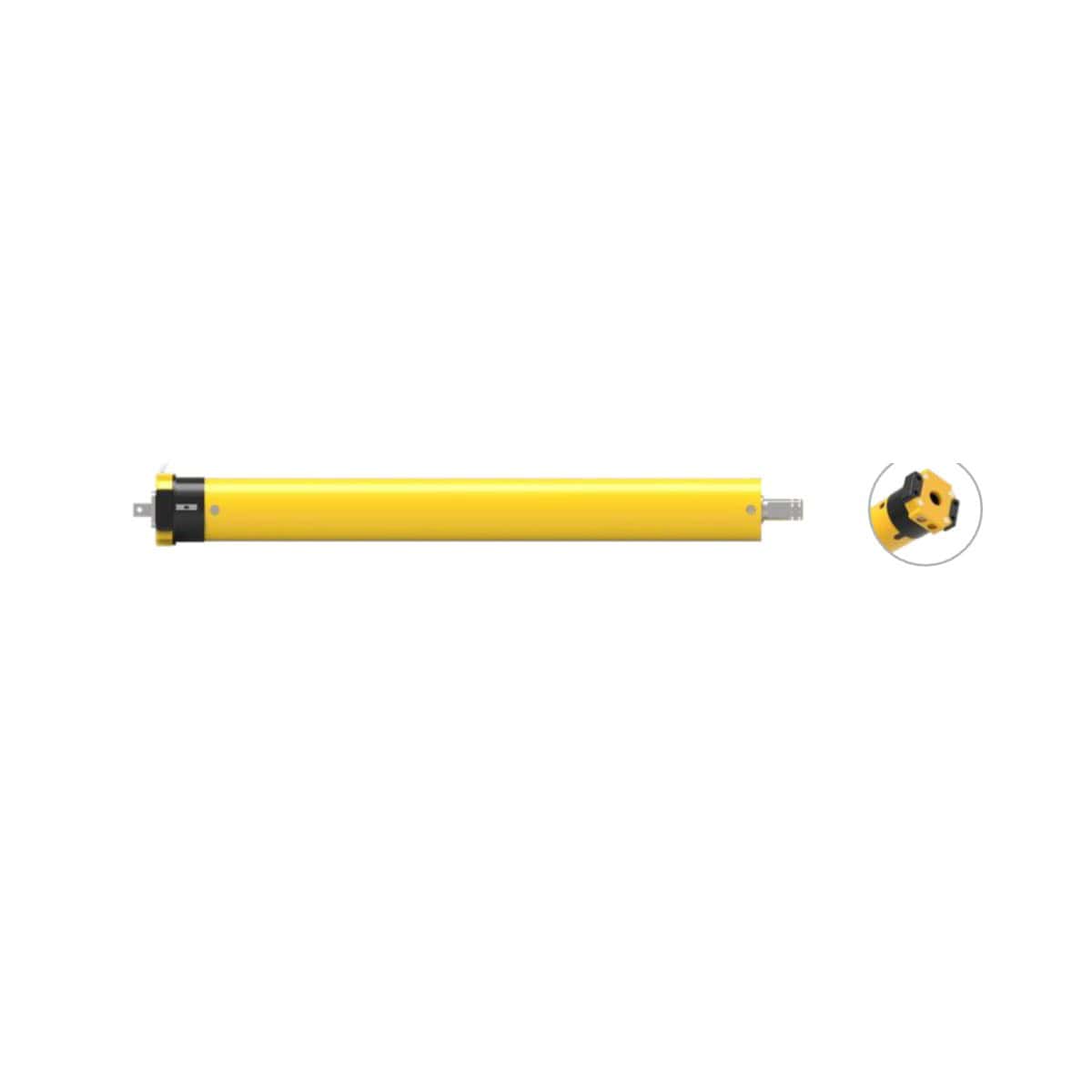

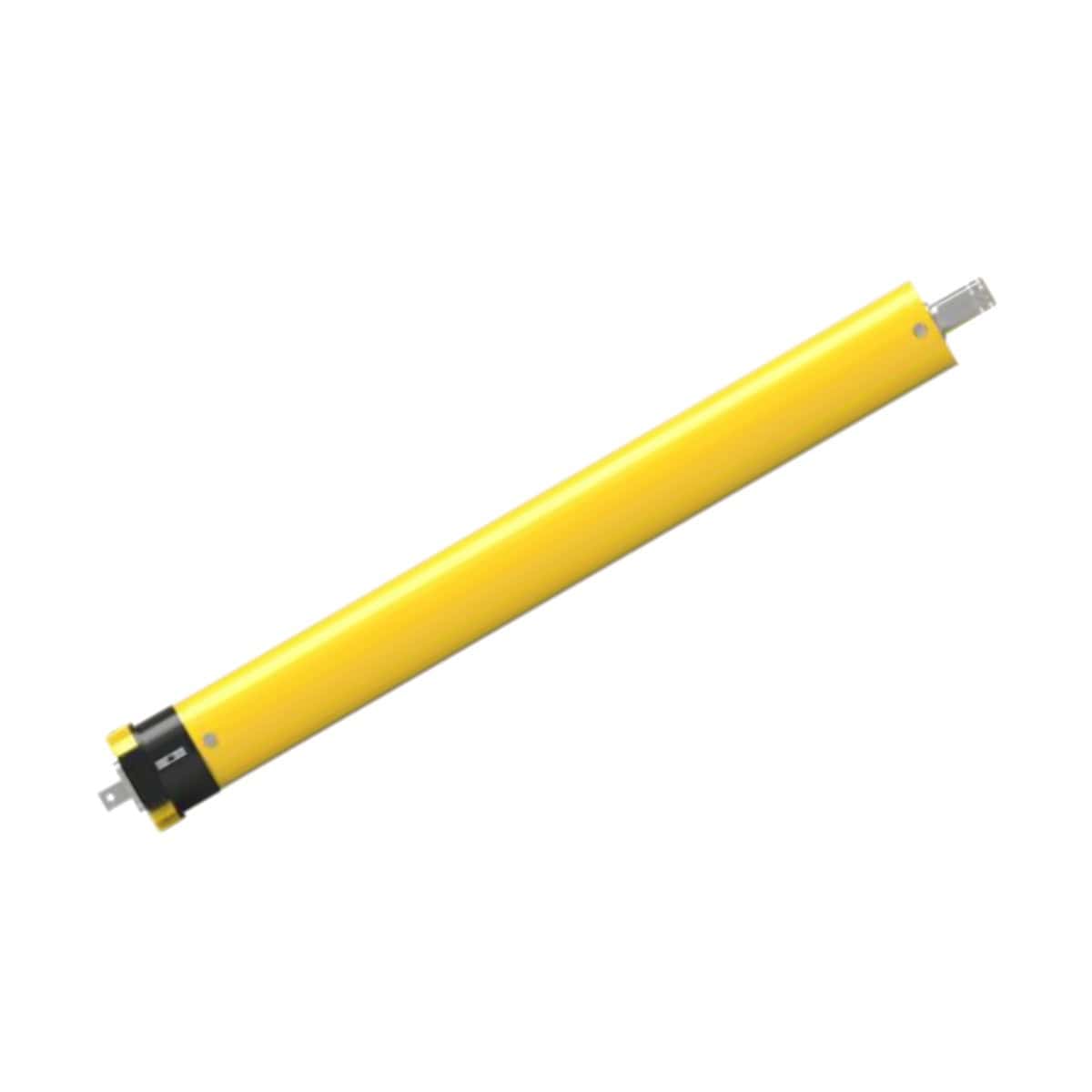

A-OK AM45 Funk-Rohrmotor mit Hinderniserkennung 6–30 Nm

Kurz erklärt: Der A-OK AM45 Funk ist ein 45-mm-Rohrmotor mit 6 bis 30 Nm, eingebautem Funkempfänger (868 MHz) und elektronischen Endlagen. Er erkennt Hindernisse, schützt bei Frost und kalibriert die Endlagen selbst nach. Preis ab 100 € netto bei Vent Systems in Hamburg.

Der A-OK AM45 R-E ist ein Funk-Rohrmotor für Rollläden mit elektronischen Endlagen. Er stoppt und fährt zurück, wenn der Panzer auf ein Hindernis trifft, schützt bei Frost und kalibriert die Endlagen alle 100 Zyklen selbst nach. Wind- und Sonnensensoren lassen sich einbinden.

Technische Daten

Drehmoment / Drehzahl	6–30 Nm / 17 U/min
Spannung	230 V AC, 50/60 Hz
Funk	868 MHz (433 MHz auf Anfrage)
Motordurchmesser	45 mm
Passende Wellen	Ø 54–80 mm, z. B. 60er Achtkant
Schutzart	IP44
Endlagen	elektronisch, automatisch, halbautomatisch oder manuell einstellbar
Steuerung	Funk-Handsender, Zeitsteuerung, Wind-/Sonnensensor, RS485, Trockenkontakt

Merkmale

• Hinderniserkennung, Empfindlichkeit einstellbar
• Frostschutz: stoppt bei festgefrorenem Panzer
• Endlagen-Nachkalibrierung alle 100 Zyklen
• Automatische Drehrichtungskorrektur

Ausführungen

Modell	Ausführung	Preis netto
AM45-6/17-R-E	6 Nm	100,00 €
AM45-10/17-R-E	10 Nm	104,00 €
AM45-15/17-R-E	15 Nm	109,00 €
AM45-20/17-R-E	20 Nm	115,00 €
AM45-30/17-R-E	30 Nm	126,00 €

Hinweis: Der Anschluss an 230 V gehört in die Hände einer Elektrofachkraft. Technische Daten laut Herstellerkatalog A-OK 2026. Auswahlhilfe: Rollladenmotor nachrüsten.

Häufige Fragen

Für welchen Rollladen passt der AM45 Funk-Rohrmotor?

Gerechnet mit einer 60er Achtkantwelle (Wickelradius ca. 5 cm) schafft der AM45 Funk-Rohrmotor je nach Drehmoment diese Rollläden:

Drehmoment	max. Panzergewicht	ca. Rollladenfläche (Kunststoff, 4,5 kg/m²)
6 Nm	bis ca. 8 kg	bis ca. 1,7 m²
10 Nm	bis ca. 13 kg	bis ca. 2,8 m²
15 Nm	bis ca. 20 kg	bis ca. 4,4 m²
20 Nm	bis ca. 27 kg	bis ca. 6 m²
30 Nm	bis ca. 40 kg	bis ca. 8,8 m²

Richtwerte nach der Formel Drehmoment = Panzergewicht × 9,81 × Wickelradius × 1,5 (Reserve für Reibung). Aluminium-, Holz- oder Sicherheitspanzer sind schwerer, dann eine Stufe größer wählen. Im Zweifel: Breite, Höhe und Material an uns schicken, wir legen den Motor aus.

Was macht die Hinderniserkennung?

Trifft der Panzer beim Abfahren auf ein Hindernis, stoppt der Motor und fährt ein Stück zurück. Die Empfindlichkeit ist einstellbar.

Brauche ich einen zusätzlichen Funkempfänger?

Nein. Der Empfänger ist im Motor eingebaut. Sie brauchen nur einen passenden Handsender oder eine Zeitsteuerung.

Lässt sich ein Wind- oder Sonnensensor anschließen?

Ja, der Motor lässt sich mit Wind- und Sonnensensoren sowie Zeitsteuerung, RS485 und Trockenkontakt kombinieren.

Mehr zur Auswahl: Ratgeber Rollladenmotor. Fragen? Telefon 040 50694631 oder Anfrage senden.

Im Lexikon: Hinderniserkennung · Achtkantwelle
