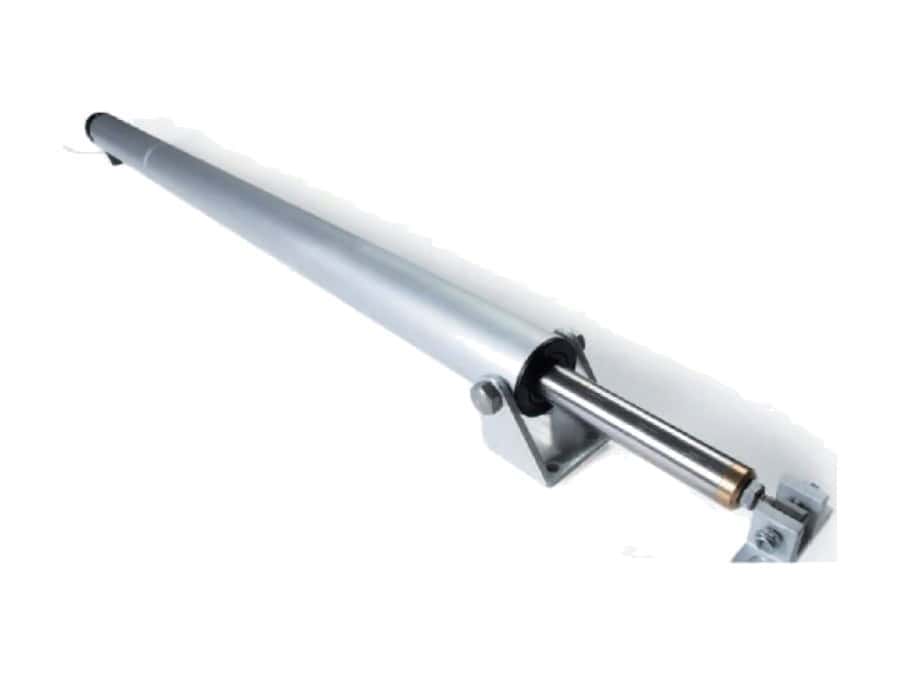

Actionneur linéaire VS-LA pour fenêtres de toit et puits de lumière

Lisez attentivement toutes les informations de sécurité, les instructions, les illustrations et les données techniques de ce produit. Le non-respect de ces instructions d'utilisation peut entraîner un choc électrique, un incendie et des blessures graves. Conservez tous les avertissements et instructions pour toute consultation ultérieure.

Utilisation prévue

– Conçu pour l'ouverture et la fermeture des fenêtres et des grilles de ventilation sur les façades et les toitures des bâtiments

– Tension de fonctionnement : 24 V CC (-15 %/+25 %)

– Convient pour l'extraction de fumée et la ventilation de confort quotidienne

– Pour une installation intérieure uniquement

Contenu de la livraison

– Moteur linéaire

– Différents composants de la console sont disponibles en tant qu'accessoires optionnels pour certains types de fenêtres.

Exigences relatives aux qualifications du personnel

Tous les travaux d'installation, de câblage, de mise en service et de maintenance des motorisations de fenêtres doivent être effectués exclusivement par du personnel formé et qualifié. L'accès à toute zone de travail est strictement interdit au personnel non formé.

Pré-installation et Sélection de l'appareil

– Actionnez l’ouvre-fenêtre pour vérifier d’éventuels dommages liés au transport.

– S’assurer que la capacité de charge du modèle choisi correspond au poids réel de la fenêtre et à la pression du vent, et qu’elle répond ainsi à toutes les exigences opérationnelles.

– Vérifiez la stabilité du cadre de la fenêtre et des charnières pour vous assurer qu’elles peuvent supporter les charges d’utilisation.

– Utilisez toujours les supports de montage et fixations d'origine. Pour les cadres en aluminium, des rivets ou

des boulons traversants sont recommandés ;

évitez les vis autotaraudeuses

Exigences de sécurité électrique

– L’alimentation électrique du moteur de la fenêtre doit assurer une tension de fonctionnement stable de 24 V CC (-15 %/+25 %).

Des fluctuations de tension en dehors de cette plage peuvent entraîner un dysfonctionnement de l'appareil ou

endommager la carte de commande

– Utilisez des câbles de section adaptée, conformément à la norme technique, afin de minimiser la chute de tension.

Utilisation prévue

– L'unité de commande doit disposer d'une fonction d'arrêt automatique qui s'active dès que le moteur linéaire atteint sa position

d'ouverture complète. L'alimentation est ainsi coupée en fin de course

– Débranchez toujours l’alimentation principale avant toute opération de nettoyage, d’entretien ou de dépannage.

Consignes de sécurité pour l'installation

– Les fenêtres installées à moins de 2,5 mètres de hauteur doivent être équipées de dispositifs anti-pincement fiables. Dans les

espaces publics, un capteur de sécurité infrarouge doit également être installé. Pour les fenêtres au niveau du sol, des câbles de sécurité

et des dispositifs antichute sont obligatoires

– Tous les ouvre-fenêtres automatiques doivent porter, à un endroit bien visible, un avertissement « Risque de coincement » clairement lisible

– Maintenez la zone de manœuvre de la fenêtre libre de tout obstacle. Les commandes manuelles doivent être placées de façon à ce que le

mouvement de la fenêtre soit directement visible

Entretien et nettoyage

– Toutes les opérations de maintenance doivent être effectuées avec l'appareil complètement éteint.

– Les câbles d'alimentation et les rails de guidage doivent être contrôlés au moins une fois par an. En cas d'

anomalie, cessez immédiatement toute utilisation. Les réparations doivent être effectuées exclusivement par des techniciens certifiés AF

avec des pièces d'origine. Tout démontage non autorisé est strictement interdit.

Utilisez un chiffon doux et sec pour enlever la poussière ou la saleté de la surface. Ne pas utiliser

agents de nettoyage ou solvants
